Регулируемый сварочный роликовый вращатель

1 комплект регулируемого сварочного вращателя состоит из 1 ведущего вращателя и 1 натяжного вращателя, каждый из которых имеет 2 ролика. Для регулировки расстояния между роликами доступен ходовой винт или болт.

О нас
Wuxi WeldNice Heavy Industry Technology Co., Ltd.

Компания Wuxi WeldNice Heavy Industry Technology Co., Ltd. производит и эксплуатирует различные сварочные роликовые рамы,манипуляторы, переключатели передач, серии машин для газопламенной/тонкоплазменной резки с ЧПУ, серии автоматических сварочных инструментов, специальные сварочные и отрезные машины, а также серии наплавочных машин, линии по производству цистерн, двутавровых балок и ветровых башен и т. д.

Ежегодно компания производит более 500 комплектов различного сварочного оборудования. Продукция в основном экспортируется в несколько десятков стран, включая США, Германию, Японию, Испанию, Италию, Великобританию, Южную Корею, Австралию и Канаду. В число сотрудничающих клиентов входят ветроэнергетика, строительная отрасль, машиностроение и т. д., в том числе более 10 всемирно известных предприятий. Компания стала для них важным поставщиком сварочного оборудования в Китае.

Почетная грамота
  • Чжэчжэньская бизнес-лицензия
  • Сертификация Zhezhen CE (роликовая рама)
Новости
Обратная связь по сообщению
Регулируемый сварочный роликовый вращатель Отраслевое знание
Регулируемый сварочный вращатель является основным оборудованием в области автоматизации сварки, предназначенным в первую очередь для вспомогательных сварочных операций цилиндрических заготовок. Он обеспечивает равномерное формирование сварного шва за счет вращения заготовки, тем самым повышая эффективность и качество сварки. Регулируемый сварочный вращатель широко совместим с заготовками цилиндров и труб различного диаметра и служит незаменимым автоматизированным устройством для таких отраслей, как ветроэнергетика, сосуды под давлением и резервуары для хранения. Каждый комплект регулируемого сварочного вращателя состоит из одного ведущего вращателя и одного натяжного вращателя, с двумя роликами, настроенными для каждого блока. Расстояние между роликами можно регулировать с помощью ходовых винтов или болтов в соответствии с требованиями по зажиму заготовок различного диаметра.
Компания Wuxi WeldNice Heavy Industry Technology Co., Ltd. расположена в опорной зоне Яншань зоны экономического и технологического развития Хуйшань города Уси. Используя удобный наземный и водный транспорт, а также комплексные вспомогательные промышленные мощности этого водного города Цзяннань, компания с момента своего основания в 2004 году сосредоточила свое внимание на исследованиях, разработках и производстве сварочного оборудования. В ее регулируемых сварочных ротаторах используются передовые технологии обработки и испытательное оборудование, а также более чем 20-летний опыт работы в отрасли, чтобы обеспечить стабильные и надежные решения для автоматизированной сварки для ветряных башен, резервуаров для хранения и других областей, а также предлагать услуги OEM / ODM по индивидуальному заказу.

1. Основные принципы регулируемого сварочного вращателя

1.1 Структурный состав

Каждый комплект регулируемого сварочного вращателя включает в себя 1 ведущий вращатель и 1 натяжной вращатель, каждый из которых оснащен двумя несущими роликами. Ведущий конец оснащен двигателем и механизмом редуктора, который приводит во вращение ролики посредством шестерен или цепей; натяжной конец имеет конструкцию без привода, которая вращается синхронно с заготовкой.

1.2 Принцип регулировки

Для регулировки расстояния между роликами доступны два метода: передача ходового винта и блокировка болта:

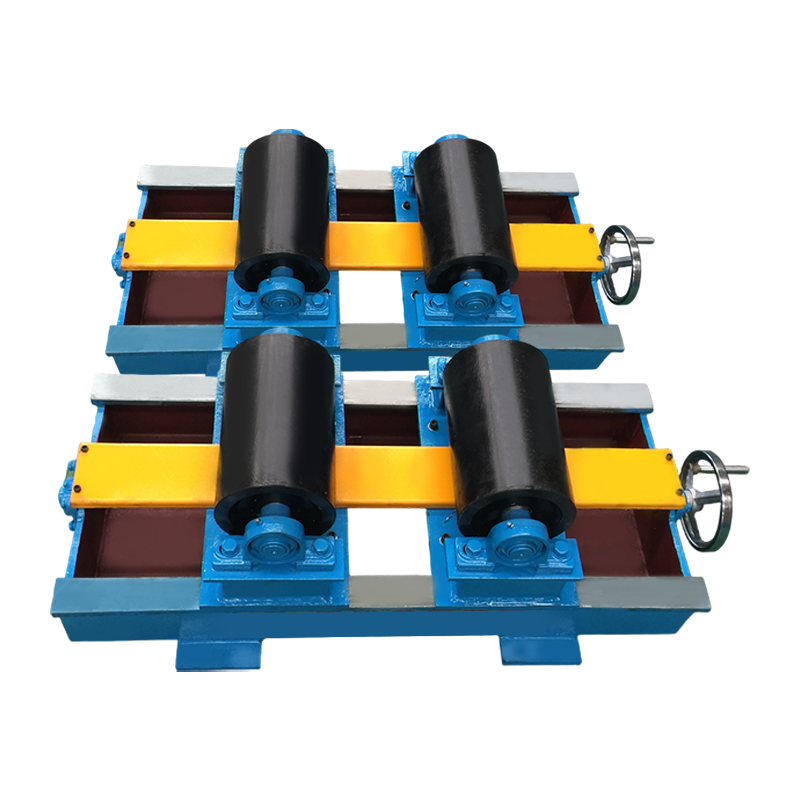

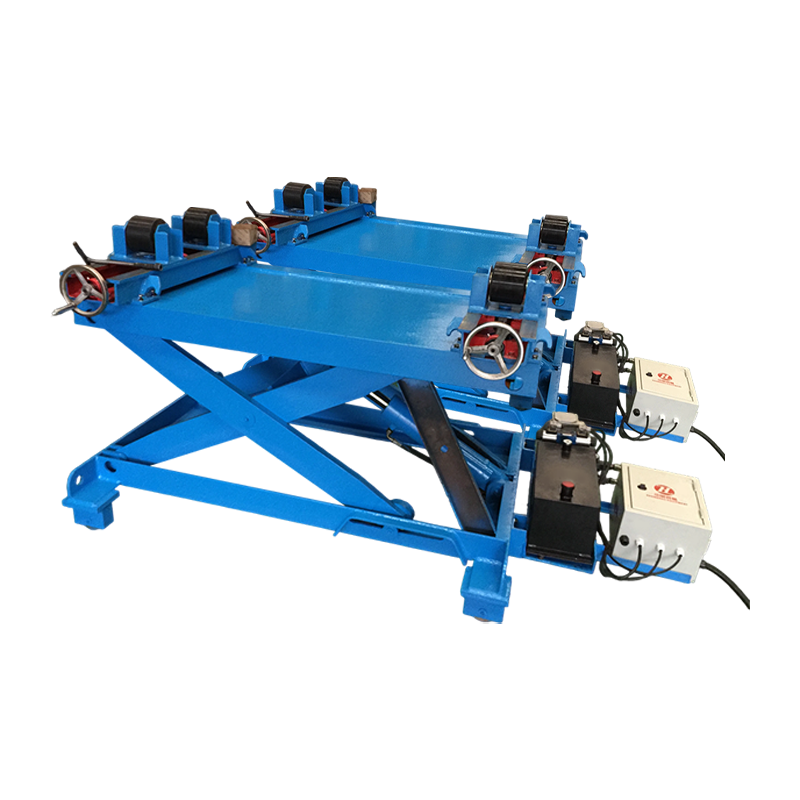

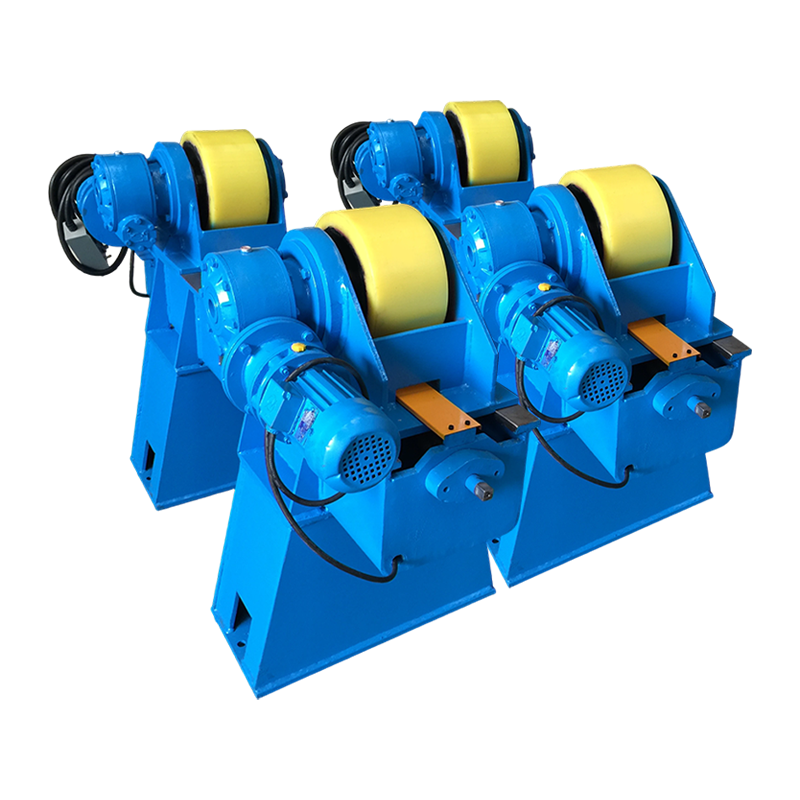

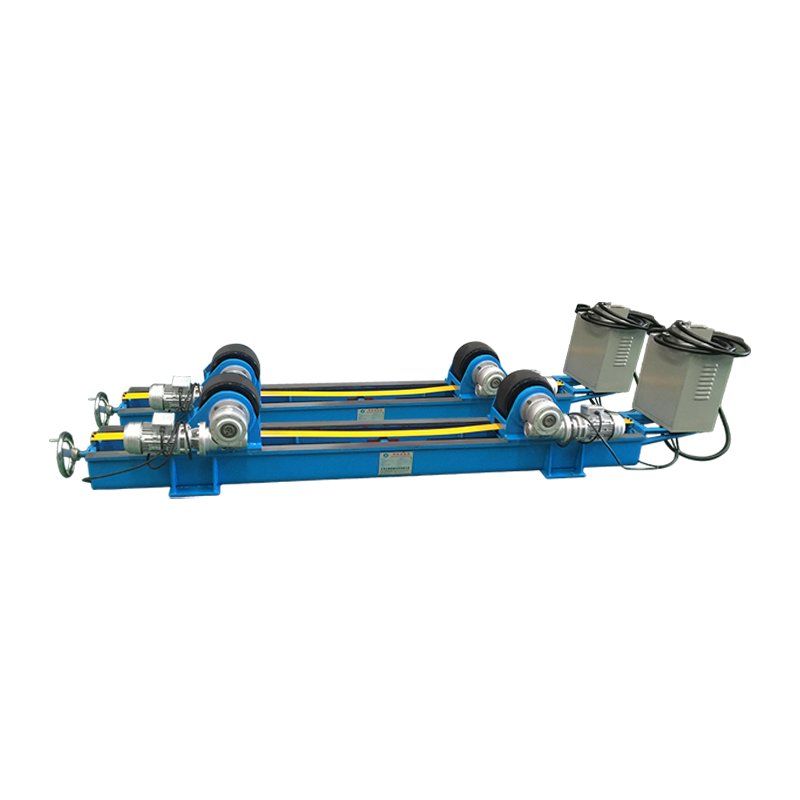

  • Регулировка ходового винта: вращение маховика приводит к расширению и сжатию ходового винта, что, в свою очередь, приводит к горизонтальному перемещению седла ролика, обеспечивая точную настройку расстояния и возможность использования более широкого диапазона диаметров.
  • Регулировка болтов: Ослабьте крепежные болты, вручную отрегулируйте положение седла ролика, а затем затяните болты. Этот метод прост в эксплуатации и подходит для пакетной сварки заготовок одинаковой спецификации.

1.3 Принцип работы

Поместите цилиндрическую заготовку между ведущим и натяжным роликами. Трение между роликами и заготовкой заставляет заготовку вращаться с постоянной скоростью, что позволяет сварочной горелке выполнять непрерывную сварку по окружным или продольным швам заготовки и обеспечивает равномерное формирование сварного шва. Оборудование оснащено системой регулирования скорости, позволяющей регулировать скорость вращения заготовки в соответствии с требованиями сварочного процесса.

2. Случаи применения

Область применения Типичные детали Требования к конфигурации оборудования Эффекты применения
Производство ветровой энергии Трубы ветряной башни, фланцы Регулируемый сварочный вращатель с ходовым винтом для тяжелых условий эксплуатации, подходит для диаметров 2–5 м. Однородность сварного шва улучшилась на 30 %, эффективность сварки увеличилась на 25 %, что соответствует высоким стандартам надежности ветроэнергетической отрасли.

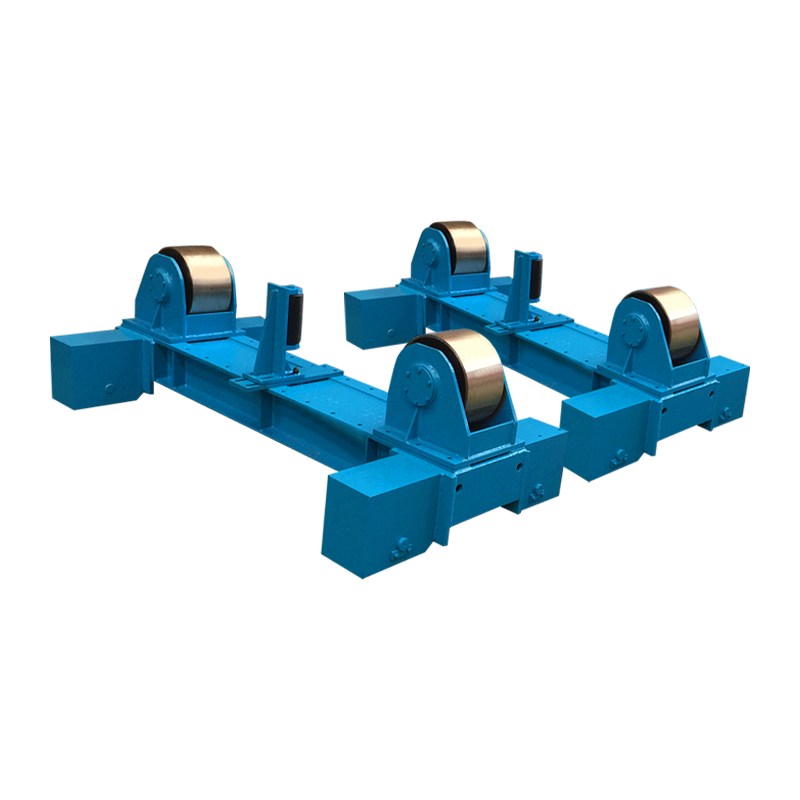

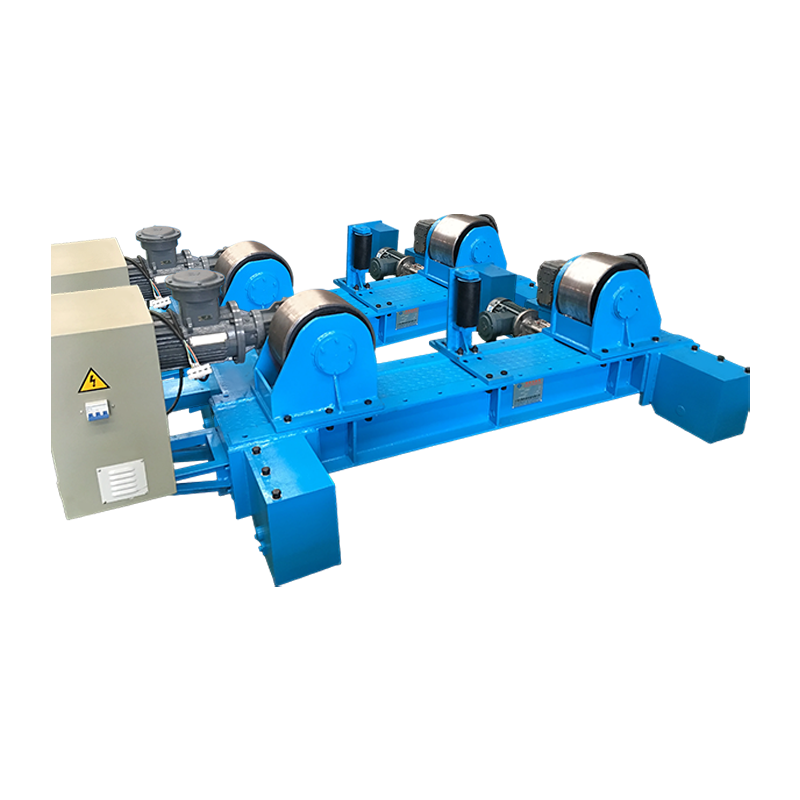

Сосуды под давлением Резервуары для хранения воздуха, реакционные котлы Противоскользящий регулируемый сварочный вращатель с ограничителями смещения заготовки Решена проблема сварочной деформации тонкостенных цилиндров, степень аттестации сварного шва 99,8%.
Нефтехимическая промышленность Транспортные трубопроводы, резервуары для хранения Взрывозащищенный регулируемый сварочный вращатель, подходящий для легковоспламеняющихся и взрывоопасных сред. Соответствует требованиям безопасности химической промышленности, обеспечивает автоматическую сварку кольцевых швов больших резервуаров для хранения.
Компания Wuxi WeldNice Heavy Industry Technology Co., Ltd. может предоставить индивидуальные решения в области регулируемых сварочных вращателей для вышеуказанных отраслевых потребностей. В сочетании с гарантийным сроком 12–13 месяцев и бесплатными услугами по замене деталей компания помогает клиентам сократить последующие затраты на техническое обслуживание.

3. Сравнение типов продуктов

Регулируемые сварочные вращатели в основном делятся на регулируемые типы с ходовым винтом и типы с регулируемым болтом, при этом конкретные параметры сравниваются следующим образом:
Сравнительный размер Регулируемый сварочный вращатель с ходовым винтом Регулируемый сварочный вращатель с болтовой регулировкой
Точность регулировки ±5 мм, что позволяет точно настроить расстояние. ±15 мм, с низкой точностью ручной регулировки.
Совместимый диаметр заготовки 0,5–6 м, широкий диапазон применения 1–4 м, подходит для серийного производства с фиксированными характеристиками.
Сложность операции Умеренная, требующая вращения маховика для регулировки Простой, с ручным перемещением и вытягиванием роликового сиденья.
Сценарии применения Сварка мелкосерийных заготовок различных спецификаций Сварка единичных, крупносерийных заготовок
Ценовой диапазон Средний и высокий уровень Экономичный

4. Рекомендации по техническому обслуживанию

Чтобы продлить срок службы регулируемого сварочного вращателя и обеспечить стабильную работу оборудования, необходимо соблюдать следующие требования к техническому обслуживанию:
  1. Ежедневное обслуживание
    • Перед каждым использованием проверяйте поверхность роликов на предмет износа и трещин, очищайте ролики от сварочных брызг и масляных пятен;
    • Проверяйте гибкость регулировочных ходовых винтов/болтов и регулярно смазывайте их (один раз в месяц);
    • Убедитесь, что соединение между приводным двигателем и редуктором прочное и не издает постороннего шума.
  2. Регулярное техническое обслуживание
    • Ежеквартально проверяйте характеристики изоляции двигателя и проверяйте правильность функционирования системы контроля скорости;
    • Разбирайте и очищайте роликовые подшипники каждые шесть месяцев и заменяйте смазку;
    • Ежегодно проводить дефектоскопические испытания несущих конструкций оборудования на предмет усталостных повреждений сварных швов и соединительных деталей.
  3. Устранение неполадок
    • Если заготовка вращается с заеданием, проверьте, соответствует ли расстояние между роликами диаметру заготовки, или очистите загрязнения на поверхности контакта роликов с заготовкой;
    • Если ведущая сторона не имеет выходной мощности, устраните неполадки в источнике питания двигателя, переключателях и компонентах трансмиссии редуктора.
Компания Wuxi WeldNice Heavy Industry Technology Co., Ltd. предоставляет профессиональное руководство по послепродажному обслуживанию. Клиенты могут связаться с технической командой для индивидуального устранения неполадок и воспользоваться бесплатными услугами по замене деталей в течение гарантийного периода.

5. Часто задаваемые вопросы (FAQ)

  1. Вопрос: Какова максимальная грузоподъемность регулируемого сварочного вращателя?

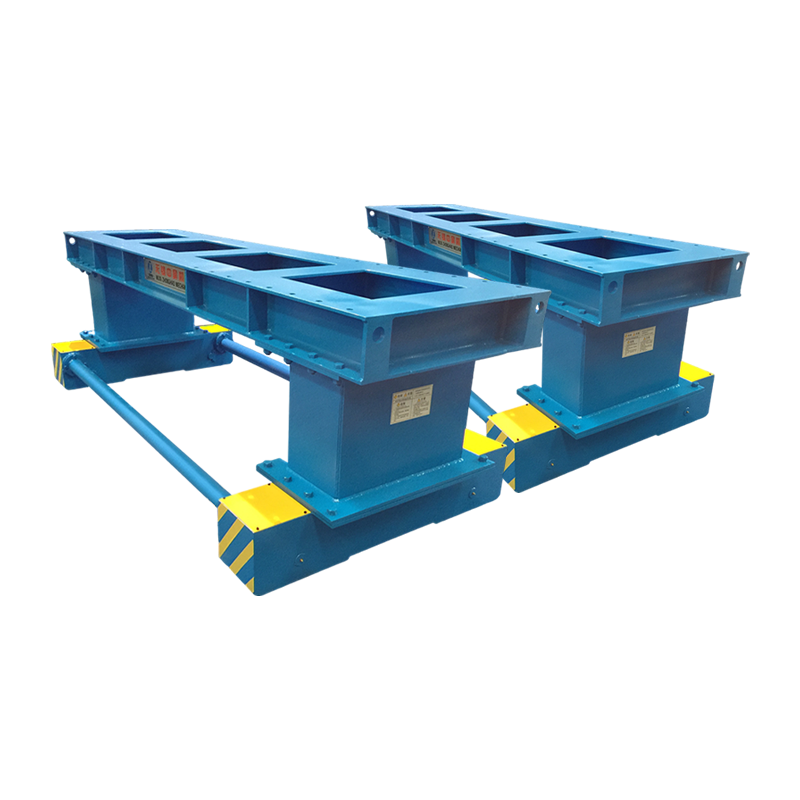

    О: Грузоподъемность оборудования может быть настроена в соответствии с требованиями заказчика. Диапазон грузоподъемности обычных моделей составляет 5–100 тонн. Компания Wuxi WeldNice Heavy Industry Technology Co., Ltd. может предоставить индивидуальные решения для тяжелых условий эксплуатации с максимальной грузоподъемностью 200 тонн для удовлетворения потребностей в сварке больших резервуаров для хранения, ветряных башен и других деталей.
  2. Вопрос: Можно ли адаптировать регулируемый сварочный вращатель к нестандартным цилиндрическим заготовкам?
    Ответ: Обычное оборудование подходит для обработки обычных цилиндрических заготовок. Если заготовка имеет конусную или специальную форму, специальные ролики и механизмы регулировки можно настроить с помощью услуг ODM. Группа исследований и разработок компании может выполнить целевое проектирование в соответствии с чертежами заготовок.
  3. Вопрос: Как устранять неисправности оборудования в течение гарантийного срока?
    О: Компания предоставляет гарантийный срок 12–13 месяцев. Если оборудование работает со сбоями из-за проблем с качеством в течение гарантийного периода, клиенты могут напрямую связаться с командой послепродажного обслуживания. Мы предоставим бесплатные услуги по замене деталей, наймем технического персонала для удаленного руководства установкой и вводом в эксплуатацию, а также при необходимости организуем обслуживание на месте.
  4. Вопрос: Какие условия необходимы для установки регулируемого сварочного вращателя?
    О: Оборудование должно быть установлено на ровном цементном полу с достаточным пространством для вращения заготовки; приводная сторона должна быть подключена к промышленному источнику питания 380 В; область вокруг оборудования должна быть проветриваемой и сухой, вдали от легковоспламеняющихся и взрывоопасных материалов.
