А сварочный вращатель — это промышленный позиционер, который поддерживает и непрерывно вращает цилиндрические или круглые детали, такие как трубы, сосуды под давлением, резервуары и котлы, с контролируемой скоростью во время процесса сварки. Это улучшает качество сварки и производительность, позволяя автоматическая круговая сварка в горизонтальном положении (1G) , что устраняет необходимость сварщика перемещаться вокруг неподвижной детали. Исследования, проведенные в цехах тяжелой промышленности, показывают, что сварочные вращатели сокращают время ручного перемещения на 40–60 % и улучшить консистенцию шва по сравнению со сваркой в фиксированном положении, одновременно снижая утомляемость сварщика при выполнении длинных кольцевых швов. Для любого производственного предприятия, обрабатывающего цилиндрические сварные детали диаметром более 200 мм, сварочный вращатель является одной из самых прибыльных инвестиций в оборудование.
Что такое сварочный вращатель? Определение, компоненты и как это работает
А welding rotator consists of two or more roller assemblies mounted on a rigid frame that cradle a cylindrical workpiece and rotate it at a precisely controlled speed while a welding torch or head remains stationary above or beside the joint. Вместо того, чтобы перемещать сварочное оборудование вокруг детали, вращатель перемещает деталь за точку сварки — фундаментальный сдвиг в подходе, который обеспечивает постоянный угол горелки, постоянную скорость перемещения и постоянный подвод тепла по всей окружности.
Три основных компонента любого сварочный вращатель система:
- Приводной блок: Содержит моторизованные ролики с приводом от электродвигателя и редуктора. Привод контролирует скорость вращения, обычно в диапазоне от от 0,1 до 1 об/мин на промышленных моделях и подключается к регулятору скорости для точной регулировки.
- Натяжной блок: А passive roller assembly that supports the far end of the workpiece. It follows the rotation driven by the drive unit and is adjustable in width to accommodate different pipe or vessel diameters.
- Панель управления/ПЛК: Управляет скоростью вращения, направлением, пуском/остановкой, а в усовершенствованных моделях — синхронизацией с источником сварочного тока для полностью автоматизированных циклов сварки по окружности.
Заготовка опирается на V-образную канавку или плоскую опору, образованную парами роликов. Угол и расстояние между роликами определяют диапазон диаметров контакта, который может разместить вращатель. Самый стандартный промышленный сварочный вращательs диаметр ручки от от 100 мм до 3500 мм , а также модели для тяжелых условий эксплуатации длиной до 6000 мм и более для изготовления крупных сосудов.
Типы сварочных вращателей: какая конструкция подходит для вашего применения?
Существует четыре основных типа сварочных вращателей. , каждый из которых подходит для различной грузоподъемности, геометрии заготовки и уровня автоматизации. Выбор неправильного типа является наиболее распространенной и дорогостоящей ошибкой спецификации при настройке производственного цеха.
1. Традиционный сварочный вращатель (ролики с фиксированным углом).
В обычном сварочном вращателе используются роликовые рамы с фиксированным V-образным углом, и он является наиболее широко используемым типом при изготовлении труб и сосудов. И приводная, и направляющая рамы расположены под фиксированным углом — обычно 30° или 45° — создавая устойчивую опору для круглых заготовок. Расстояние между роликами регулируется вручную путем перемещения рам вдоль опорной направляющей для изменения поддерживаемого диаметра. Грузоподъемность варьируется от От 1 тонны до более 3000 тонн за пару. Эта конструкция является наиболее экономически эффективной для предприятий, работающих с трубами постоянного стандартного диаметра.

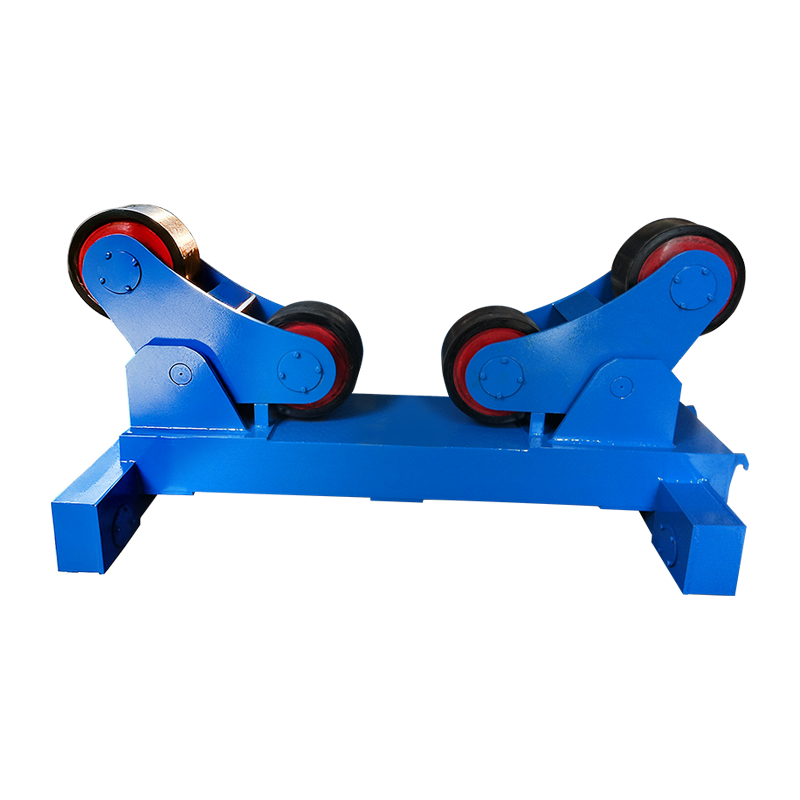

2. Саморегулирующийся сварочный вращатель (самовыравнивающиеся ролики).
Саморегулирующиеся сварочные вращатели автоматически подстраивают угол наклона роликов под диаметр заготовки, что исключает необходимость ручного перемещения рамы. В каждом роликовом узле используется поворотная рама, которая открывается или закрывается под весом заготовки, поддерживая оптимальный угол контакта в широком диапазоне диаметров — обычно от 150 мм до 3000 мм — без какой-либо ручной регулировки. Это значительно сокращает время наладки, когда цех в течение дня обрабатывает трубы разных размеров. Самовыравнивающаяся конструкция также более равномерно распределяет нагрузку по поверхности ролика, уменьшая локальный износ ролика.
3. Поворотные валки с возможностью сварки головки резервуара.
Мощные токарные валки, предназначенные для изготовления сосудов под давлением и резервуаров для хранения, предназначены для выполнения операций сварки как цилиндрической оболочки, так и торцевой крышки (головки). Эти агрегаты оснащены резиновыми или полиуретановыми роликами с широкой поверхностью, которые обеспечивают нецарапающую поверхность готовых сосудов или сосудов с покрытием, а также приводами с редуктором, способными поддерживать очень медленные и точные скорости вращения — вплоть до 0,01 об/мин — для толстостенных проходов сварки под флюсом (SAW).
4. Моторизованный сварочный вращатель с интеграцией ЧПУ/ПЛК.
Сварочные вращатели со встроенным ЧПУ синхронизируют скорость вращения заготовки напрямую со скоростью подачи сварочной проволоки, скоростью перемещения и параметрами источника питания для полностью автоматизированных проходов по окружности. Эти системы используются при крупносерийном производстве трубных катушек, строительстве морских платформ и автоматизированном производстве сосудов под давлением. Точность синхронизации скорости ±0,5% обеспечивает постоянство подвода тепла на единицу длины, что крайне важно для сварных швов, соответствующих нормам, на компонентах, рассчитанных на давление, в соответствии со стандартами ASME, EN 13480 или ISO 15614.
Сравнение типов сварочных вращателей
| Тип | Диапазон диаметров | Грузоподъемность | Время установки | Аutomation Level | Лучшее приложение |
| Обычный | 100 мм – 3500 мм | 1 – 1000 т | Ручной (10–20 мин) | Базовый | Стандартная труба, одинаковые диаметры |
| Саморегулирующийся | 150 мм – 3000 мм | 1 – 300 т | Аutomatic (<2 min) | Умеренный | Катушки для труб разного диаметра |
| Тяжелые токарные валки | 500 мм – 6000 мм | 10 – 2000 т | Руководство (варьируется) | Базовый to Moderate | Сосуды под давлением, резервуары для хранения |
| Интегрированный ЧПУ/ПЛК | 100 мм – 4000 мм | 1 – 500 т | Запрограммировано (<5 мин) | Полная автоматизация | Массовые сварные швы, соответствующие нормам |
Подпись: Сравнение четырех основных типов сварочных вращателей по диапазону диаметров, грузоподъемности, времени настройки, уровню автоматизации и основному промышленному применению.
Ключевые характеристики, которые следует учитывать при выборе сварочного вращателя
Грузоподъемность и диапазон диаметров являются двумя непреложными характеристиками. — все остальные особенности второстепенны, если ротатор не может надежно удерживать заготовку необходимого размера. Вот структурированное руководство по каждой важной спецификации:
Грузоподъемность
Аlways specify rotator load capacity at a minimum of 1.25× the heaviest anticipated workpiece weight для обеспечения запаса прочности и учета динамических нагрузок при ускорении и замедлении вращения. Судну весом 8 тонн требуется ротатор, рассчитанный как минимум на 10 тонн . Перегрузка сварочного вращателя сжимает ролики сверх их несущей способности, вызывает прогиб рамы и рискует катастрофическим скатыванием заготовки, что представляет собой серьезную угрозу безопасности.
Диапазон скоростей вращения
Скорость вращения должна соответствовать процессу сварки и диаметру заготовки, чтобы поддерживать правильную скорость движения дуги в соединении. Требуемая частота вращения рассчитывается как: Скорость перемещения (мм/мин) ÷ (π × диаметр в мм) . Например, сварка трубы диаметром 600 мм со скоростью перемещения 400 мм/мин требует примерно 0,21 об/мин . Для сварки под флюсом (SAW) толстостенных сосудов может потребоваться всего лишь 0,03–0,08 об/мин ; Корневые проходы TIG на тонкостенных трубах из нержавеющей стали могут потребоваться 0,5–1,5 об/мин .
Материал ролика
Выбор материала роликов напрямую влияет на защиту поверхности заготовки и срок службы роликов. Стальные ролики являются стандартными для конструкционных стальных труб без покрытия и обеспечивают максимальную долговечность. Для сосудов с покрытием, окраской или полировкой требуются ролики с резиновым или полиуретановым покрытием, чтобы предотвратить повреждение поверхности. Полиуретановые ролики также обеспечивают лучшее сцепление с гладкими поверхностями, уменьшая проскальзывание, что особенно важно на тяжелых судах, где требуется высокий крутящий момент. Будьте готовы заменять полиуретановые чехлы валиков каждый раз. 12–24 месяца в непрерывном производственном использовании.
Заземление сварочного тока
Сварочный ток ни в коем случае не должен проходить через роликоподшипники вращателя. — это вызывает электролитическое изъязвление обойм подшипников и быстрый выход из строя. Вращатели, используемые в процессах с высокой силой тока (например, SAW при токе 600–1200 А), должны иметь либо специальные заземляющие щетки на раме вращателя, либо отдельный зажим сварочного заземления, прикрепленный непосредственно к заготовке. Многие ротаторы премиум-класса включают в себя встроенные щетки для грунта которые контактируют с поверхностью заготовки и обеспечивают обратный путь с низким сопротивлением, защищая приводной и натяжной подшипники.
Аnti-Drift / Axial Restraint
Цилиндрические заготовки имеют тенденцию перемещаться в осевом направлении (ходить) вдоль оси ролика во время вращения. — явление, вызванное незначительным несовпадением осевых линий ведущего и натяжного роликов. Высококачественные ротаторы решают эту проблему за счет регулировки угла наклона роликов (схождение ведущих роликов на 1–3°), автоматического электронного управления против сноса или механических осевых упорных подушек. Неконтролируемое осевое смещение отодвигает сварной шов от горелки, создавая смещения от центра сварных швов и потенциальное столкновение горелки с концом заготовки.
Сварочный вращатель и сварочный позиционер: в чем разница?
А welding rotator and a welding positioner both manipulate workpieces during welding, but they serve fundamentally different geometries and motion requirements. Смешение этих двух факторов приводит к неправильному использованию оборудования: позиционер не может заменить ротатор для длинных цилиндрических сосудов, а ротатор не может заменить позиционер для фланцевых или асимметричных сборок.
| Аttribute | Сварочный вращатель | Сварочный позиционер |
| Первичное движение | Непрерывное вращение вокруг горизонтальной оси | Наклонное вращение вокруг фиксированного патрона/стола |
| Форма заготовки | Только цилиндрический/круглый | Аny shape (flanges, brackets, frames) |
| Тип сварного соединения | Окружные (обхватные) швы | Аll joint types (fillet, butt, complex) |
| Максимальная длина заготовки | Неограниченно (несколько натяжных роликов) | Ограничено вылетом патрона |
| Типичный диапазон нагрузок | 1 – 3000 тонн | 0,03 – 100 тонн |
| Настройка для длинных сосудов | Аdd idler units — no length limit | Непрактично при вылете более ~3 м. |
| Сварное положение достигнуто | Плоский/1G (по окружности) | Плоский, горизонтальный или потолочный по мере необходимости |
Подпись: Параллельное сравнение сварочных вращателей и сварочных позиционеров по семи характеристикам для уточнения правильного выбора оборудования на основе геометрии заготовки и типа соединения.
Отрасли промышленности и применения, в которых используются сварочные вращатели
Сварочные вращатели незаменимы во всех отраслях промышленности, где производятся цилиндрические подшипники, конструкционное или технологическое оборудование. Скорость их внедрения напрямую коррелирует с диаметром сосуда — при диаметре более 300 мм ручная круговая сварка становится медленной, непоследовательной и достаточно эргономичной, поэтому окупаемость ротатора обычно достигается в течение 6–18 месяцев после производственного использования.
- Нефть и газ: Кольцевые сварные швы трубопроводов, изготовление райзеров, катушек подводных манифольдов и сварка корпусов резервуаров для хранения СПГ. Роторы поддерживают сварку под флюсом на стенках толщиной от 10 до 80 мм на трубопроводах, рассчитанных на давление, в соответствии со стандартами API 1104 и ASME B31.4.
- Производство сосудов под давлением: АSME Section VIII and PED-compliant vessels — reactors, heat exchangers, condensers, separators — all require controlled circumferential weld passes. Rotators enable consistent preheat maintenance and interpass temperature control by keeping the weld in the flat position throughout multipass sequences.
- Энергия ветра: Секции башен морских и береговых ветряных турбин (обычно диаметром 4–6 м и толщиной стенок 20–30 мм) являются одними из крупнейших применений вращающейся сварки, требующими ротаторов с производительностью, превышающей 200–500 тонн за комплект.
- Судостроение: Гребные валы, подруливающие устройства, балластные цистерны и цилиндрические секции корпуса используют вращатели в цехах предварительной дооснащения перед установкой на судно.
- Горное дело и агрегаты: Шаровые мельницы, вращающиеся печи, барабанные скрубберы и конвейерные барабаны — все они используют толстостенные цилиндрические корпуса, которые практичны только при сварке с использованием ротатора.
- Химическая и нефтехимическая: Колонны, реакторы и технологические сосуды из экзотических сплавов (дуплексная нержавеющая сталь, инконель, титан) особенно выигрывают от сварки в плоском положении с использованием ротатора, что снижает разрушение сварочной ванны под действием силы тяжести в трудносвариваемых материалах.
Преимущества производительности и качества при использовании сварочного вращателя
Основной прирост производительности сварочного вращателя достигается за счет обеспечения непрерывной сварочной дуги, а не циклов остановки и изменения положения. , но преимущества в качестве не менее значительны и напрямую снижают затраты на доработку.
Повышение производительности
- Аrc-on time increases from 20–35% (manual) to 60–80% при ротаторной полуавтоматической сварке и до 90–95% в полностью автоматизированных системах. Производственный цех, сваривший трубу диаметром 500 мм, может выполнить полное соединение по окружности за одну непрерывную дугу вместо 4–6 последовательных остановок и повторных запусков при ручной сварке.
- Скорость напыления SAW на поддерживаемых ротатором толстостенных сосудах достигают 15–25 кг/час — примерно в 5–8 раз больше скорости наплавки ручной SMAW на то же соединение.
- Снижение утомляемости сварщика. на длинных кольцевых швах означает постоянную концентрацию внимания во время многочасовых сварочных операций, что снижает количество ошибок в конце смены.
Улучшение качества сварки
- Стабильная скорость движения управление с помощью вращателя исключает возможность изменения человеком направления движения горелки, что приводит к равномерной ширине и проникновению валика по всей окружности, что имеет решающее значение для приемки радиографических и ультразвуковых испытаний.
- Плоское (1G) положение сварки по всему соединению устраняет провисание сварочной ванны, вызванное силой тяжести, которое происходит в положениях 2G (горизонтальное), 5G (фиксированная труба) и 6G (наклонная труба), уменьшая пористость и количество дефектов подрезания примерно на 35–55% по сравнению со сваркой фиксированных труб.
- Постоянный контроль температуры между проходами легче обслуживать, когда сварной шов непрерывно вращается за фиксированной точкой контроля, что позволяет ИК-датчикам или контактным термометрам измерять каждую точку окружности без изменения положения.
Техническое обслуживание сварочного вращателя: обеспечение надежности оборудования в производстве
Регулярное профилактическое обслуживание сварочного вращателя обходится в несколько раз дешевле, чем простои и затраты на замену подшипников, вызванные небрежностью. — один-единственный вышедший из строя роликовый подшипник в 200-тонном ротаторе может привести к 2–3-дневным производственным потерям и затратам на ремонт в размере 5 000–15 000 долларов США.
- Ежедневно: Осмотрите поверхности роликов на наличие сварочных брызг, порезов или плоских пятен. Удаляйте брызги проволочной щеткой или скребком, прежде чем они затвердеют и вызовут повреждение поверхности деталей или нарушение баланса вращения. Убедитесь, что заземляющие кабели надежно прикреплены.
- Еженедельно: Смажьте приводную цепь, коробку передач и подшипники роликового вала согласно спецификации производителя. Убедитесь, что на панели управления отображаются точные настройки скорости и что аварийная остановка работает правильно. Осмотрите болты крепления роликов на предмет ослабления вибрации.
- Ежемесячно: Проверьте уровень и состояние масла в коробке передач. Осмотрите полиуретановые или резиновые покрытия валов на наличие порезов, разрывов или затвердевания. Измерьте диаметр ролика штангенциркулем — неравномерный износ ведущих и натяжных роликов приводит к изменению скорости на поверхности заготовки.
- Аnnually: Полный осмотр привода, включая щетки двигателя (если постоянный ток), люфт подшипников коробки передач и целостность сварных швов рамы. Повторно откалибруйте регулятор скорости по показаниям тахометра. Заменяйте роликовые подшипники заранее, если часы работы превышают рекомендованный производителем интервал (обычно). 8 000–12 000 часов работы .
Часто задаваемые вопросы о сварочных вращателях
В1: В чем разница между сварочным вращателем и вращателем труб?
Эти термины в значительной степени взаимозаменяемы в обычном использовании магазина. А сварочный вращатель Это более широкая категория: она включает в себя любую приводную роликовую систему, которая вращает цилиндрическую заготовку для сварки, включая трубы, сосуды и барабаны. «Вращатель труб» — это неофициальный термин, который чаще всего используется для обозначения более легких агрегатов, специально предназначенных для изготовления трубопроводов и трубных катушек. Все вращатели труб являются сварочными вращателями, но ролики для поворота сосудов для тяжелых условий эксплуатации, предназначенные для резервуаров и сосудов под давлением, обычно называются сварочными вращателями или поворотными роликами, а не вращателями труб.
Вопрос 2. Как рассчитать правильную скорость вращения ротора для моего процесса сварки?
Используйте формулу: Об/мин = скорость перемещения (мм/мин) ÷ (π × диаметр заготовки в мм) . Для трубы диаметром 500 мм, сваренной со скоростью перемещения 350 мм/мин: об/мин = 350 ÷ (3,1416 × 500) = 0,223 об/мин . Для SAW на сосуде диаметром 2000 мм при скорости 250 мм/мин: об/мин = 250 ÷ (3,1416 × 2000) = 0,040 об/мин . Перед покупкой всегда проверяйте, что целевая частота вращения находится в пределах контролируемого диапазона скорости ротатора.
В3: Можно ли использовать сварочный вращатель для других процессов, кроме сварки?
Да. Сварочные вращатели также широко используются для нанесения термического напыления, окраски и порошкового покрытия, неразрушающего контроля (NDT) цилиндрических компонентов и операций механической обработки. например, шлифовка или полировка цилиндрических поверхностей. Любой процесс, в котором преимуществом является равномерное вращение круглой заготовки с контролируемой скоростью, может использовать одно и то же оборудование ротатора — система привода и управления не зависит от процесса. Некоторые предприятия приобретают ротаторы в первую очередь для неразрушающего контроля и используют их для сварки в качестве второстепенной функции.
Вопрос 4: Сколько натяжных роликов необходимо сварочному вращателю для длинных сосудов?
Стандартная конфигурация использует один приводной блок и один натяжной блок на каждый поддерживаемый пролет . Для судов длиной примерно до 6–8 метров достаточно одного приводного и одного натяжного комплекта. Для более длинных сосудов — например, корпусов теплообменников длиной 12–20 метров или секций башни — добавьте по одному дополнительному натяжному блоку на каждый 4–6 метров дополнительной длины за пределами первого пролета. Важнейшим критерием является то, что судно не должно отклоняться более чем на 1–2 мм между точками опоры под собственным весом, чтобы предотвратить смещение сустава при вращении.
Вопрос 5: Что заставляет заготовку «ходить» по оси сварочного вращателя и как это предотвратить?
Аxial drift (walking) is caused by a net axial force component arising when drive and idler roller centerlines are not perfectly parallel, or when the workpiece surface is not perfectly cylindrical. It is prevented by: (1) схождение ведущих катков на 1–3°, чтобы они создавали небольшую противодействующую осевую силу; (2) с использованием электронное управление против дрейфа который контролирует осевое положение с помощью датчика и автоматически регулирует угол ролика; или (3) установка механического осевые упоры или концевые упоры на одном конце рамы вращателя. Саморегулирующиеся ротаторы премиум-класса обычно включают в себя электронную защиту от сноса в качестве стандартной функции.
Вопрос 6: Какие меры предосторожности необходимы при работе со сварочным вращателем?
К основным требованиям безопасности относятся: никогда не превышайте номинальную грузоподъемность — перегрузка приводит к выходу из строя рамы ролика и скатыванию заготовки; всегда закрепите кабель сварочного заземления непосредственно на заготовке предотвратить прохождение сварочного тока через подшипники качения; обеспечить пол под ротатором и вокруг него свободен от персонала при вращении тяжелых судов; установить механические концевые упоры для предотвращения осевого стока на наклонных полах; и никогда не оставляйте без присмотра вращающийся сосуд на скорости без включенной автоматической системы аварийной остановки. Требования OSHA 1910.212 (защита оборудования) применяются к вращающемуся оборудованию с механическим приводом, включая сварочные вращатели, на предприятиях в США.
Вывод: является ли сварочный ротатор подходящей инвестицией для вашего предприятия?
Для любого производственного цеха, регулярно сваривающего цилиндрические детали диаметром более 200 мм, сварочный вращатель обеспечит измеримую окупаемость инвестиций в течение 6–18 месяцев. за счет сокращения потерь времени включения дуги, снижения количества доработок за счет уменьшения дефектов при сварке в горизонтальном положении и снижения утомляемости сварщика при работе с длинными швами.
Решение о выборе сводится к четырем параметрам: максимальный вес заготовки (грузоподъемность приводов), диапазон диаметров (расстояние и тип приводных роликов), требуемый диапазон скоростей вращения (выбор приводного двигателя и редуктора) и объем производства (обоснован вариант саморегулировки по сравнению с традиционными и интеграции с ЧПУ). Точно сопоставьте эти четыре параметра, примените коэффициент запаса прочности 1,25× к грузоподъемности и выберите материал роликов, соответствующий вашим требованиям к поверхности заготовки.
А well-specified, properly maintained сварочный вращатель — это не просто удобный инструмент — это производственный актив производственного уровня, который напрямую повышает потолок качества и пропускную способность любой операции по изготовлению цилиндрических деталей. Для цехов сосудов под давлением, производителей трубопроводов и особенно производителей ветряных башен это важный компонент конкурентоспособного сварочного производства, соответствующего нормам.
